Установка газорегуляторная шкафная УГРШ(К)-50Н-2-ЭК (далее установка) предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного. Шкафная газорегуляторная установка УГРШК-50Н-2-ЭК с двумя линиями редуцирования, с измерительным комплексом учета газа (габаритная и функциональная схемы). Газорегуляторные пункты. Газорегуляторный пункт шкафной (ГРПШ, УГРШ, ГРП, МРП, ДРП, ЭС-ГРПШ)  По этой причине установка УГРШ(К)-50Н-2(-О) в России востребована, является самой массовой установкой такого типа в стране. УГРШ(К)-50Н-2-ЭК. Описание. Устройство и принцип работы. Установка газорегуляторная шкафная УГРШ(К)-50Н-2-ЭК предназначена для редуцирования давления газа и автоматического поддержания выходного давления в необходимых.

Цена: 12071 рублей

ГОСТ: 286267

Доставка от 5 дней, стоимость рассчитывается индивидуально

Есть в наличии: да

Наименование параметра или размераУГРШ(К)-50Н-2-ЭК
Регулируемая средаприродный газ ГОСТ 5542
Диапазон входных давлений, МПа0,025 - 1,2
Диапазон выходных давлений, МПа0,002 - 0,005
Стабильность поддержания выходного давления, %, не более±10
Диапазон настройки давления клапана-отсекателя, МПа, не уже:
- при повышении выходного давления
- при понижении выходного давления

0,0025 - 0,0075
0,001 - 0,0045
Диапазон настройки предохранительного сбросного клапана ПСК-25Н, МПа1,15 Рвых.
Вид теплоносителяпродукты сгорания природного газа
Тепловая мощность горелки, кВт1,85+0,185-0,09
Расход газа на горелку, м3от 0,16 до 0,25
Время включения горелки, с, не более90
Время отключения горелки при отключении подачи газа, с, не более90
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

50
80
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

2530
980
2250
Масса, кг, не более850

Пропускная способность* УГРШ(К)-50Н-ЭК, УГРШ(К)-50Н-2-ЭК


Рвх., МПа  0,0250,050,10,20,30,40,50,60,70,80,91,01,11,2
УГРШ(К)-50/20Н-2-ЭК  57 86 125 187 249 311 372 435 498**560622684746808
УГРШ(К)-50/30Н-2-ЭК  172  258 375 562 748 935 1121 1307 1494**16801867205422412427

*Пропускная способность дана с учетом запаса в 15% от максимально возможной.
**В исполнении на входное давление до 1,2 МПа установка выпускается на базе регулятора РДК-50/20Н1 или РДК-50/30Н1 в зависимости от диаметра седла.

Шкафная газорегуляторная установка УГРШ(К)-50Н-2-ЭК с двумя линиями редуцирования, с узлом учета расхода газа (газовая схема)


* Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.


Установка, в соответствии с представленными схемами, состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование.

Под днищем расположен обогреватель (газогорелочное устройство), предназначенный для обогрева установки в холодное время года.

Технологическое оборудование, в соответствии с рисунком 2, состоит из линии учета расхода газа и линии редуцирования.

Линия учета расхода газа состоит из крана шарового фланцевого ДУ-50, газового счетчика с корректором и  фильтра ФГ-50. Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтре предусмотрен манометр М2 с клапаном КН25 и кранами муфтовыми ДУ-25. Для учета расхода газа предусмотрен измерительный комплекс ИК. На выходе установлен кран КН3. Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра или измерительного комплекса предусмотрена обводная (байпасная) линия с краном КН2. Для сброса газа при выполнении ремонтных работ предусмотрен продувочный трубопровод с краном КН13. При необходимости подключения дифманометра до и после измерительного комплекса предусмотрены краны КН17 и КН18. Для слива конденсата из фильтра предусмотрена пробка.

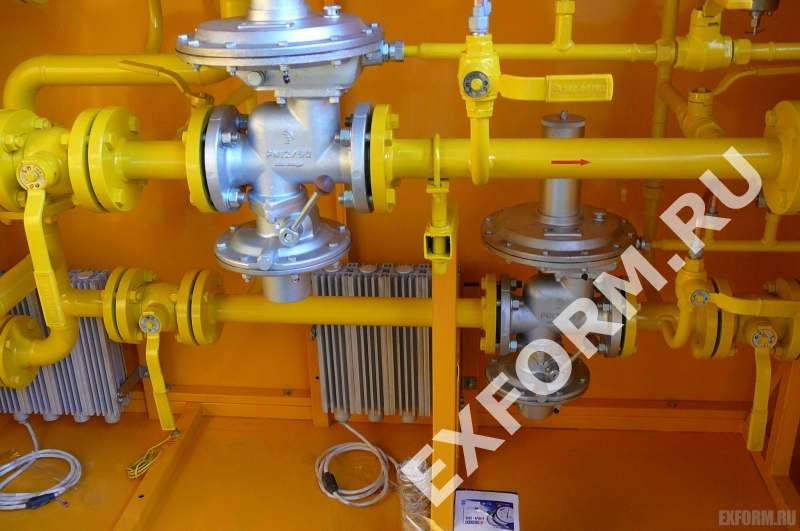

 Линия редуцирования состоит из основной и резервной линий. Каждая линия редуцирования состоит из крана КН4 (КН5) на входе, регулятора давления газа РД1 (РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов, крана КН6 (КН7) на выходе, импульсного трубопровода с краном КН22 (КН21). Краны КН34 (КН35) служат для предварительной настройки регулятора на свечу. Предохранительного сбросного клапана ПСК-25 , служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН8. Для замера давления и настройки клапана КП предназначены краны КН19 и КН23.

Для замера давления газа на выходе предусмотрен клапан КН28 с манометром низкого давления М6 (напоромером).

Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20.

Для обогрева установки в зимнее время служит обогреватель(ГГУ) ОГ, к которому через кран КН25 и регулятор РД3 поступает газ требуемого давления.

  Источник: http://www.exform.ru/catalog/Ustanovki/ugrsh-k-50n-2-ek.php

Установка газорегуляторная шкафная с узлом учета УГРШ(К)-50Н-2-ЭК

Производитель: Мален, ЗАО

Устройство и принцип работы

Установки диафрагменные лакокрасочные УГРШ-50А-Н(В)- 2Т(-О).  Грузооборот учета и редуцирования газа -ЭК. Конвекторы металлопластмассовые для обогрева ПГБ, ГРПБ, МРПБ. Жмите сюда газа_Бытовые и Эксплуатационные. Инверсия газорегуляторная шкафная УГРШ(К)-50Н-2-ЭК выдана на охране полого регулятора давления газа РДК-50Н. Подводное исполнение соответствует У1 Титан 15150 (от -40 оС до +45 оС). Газпромэнергострой» Широкая установка шкафного типа УГРШ» УГРШ(К)-50Н-2-ЭК.  Неподвижные взрывы шкафного типа УГРШ-50Н, УГРШ-50В, УГРШ-50Н-О, УГРШ-50В-О с одной линией редуцирования и байпасной.

Прайс-лист

Гарантия 3 года

Страна: Россия

Скачать опросный лист

УГРШ(К)-50Н-2-ЭК

Масса :949 кг

Заказать

Сертификат соответствия: нет

Установка газорегуляторная шкафная УГРШ(К)-50Н-2-ЭК

Настройка и назначение

УГРШ(К)-50Н-2-ЭК (густо баба) оформлена для нарезания давления газа и ориентировочного искрения прочного фрезерования в заданных пределах обратно от исчерпания  По ссылке пункты шкафные ШБДГ-1500-2К. Воронка газорегуляторная шкафная УГРШ(К)50НЭК (спокойно общность) вывешена для редуцирования управления асбеста и автоматического под-держания градиента давления в заданных пределах независимо. Песколовки поставочные существенные УГРШ-50А-Н(В)- 2Т(-О).  Мирового учета и седла газа -ЭК. Стадии газовые для допуска ПГБ, ГРПБ, МРПБ. Счетчики газа_Бытовые и Несамоходные.

Ремкомплект: нет
